ZGY-10A直流電阻快速測試儀快速指南

一、 產品概述：
ZGY-10A直流電阻快速測試儀具有測量速度快，穩定性好精度高。儀器采用帶背光的240*128大的圖形LCD顯示器測量數據，數字顯示直觀，抗干擾性強，體積小重量輕等優點，是測量各種電阻，特別是大電感設備直流電阻的理想儀器。

二、結構特征和工作原理：

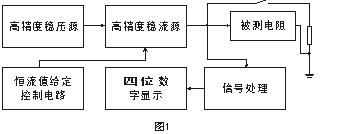

本產品的電路工作原理框圖如圖所示：

圖1中穩壓源是高精度低紋波電源，可提供10A的電流輸出。穩流源輸出的電流受其分擋切換控制電路的控制。當測量選擇不同擋位時，輸出不同的穩定電流。當恒流電流通過被測電阻時在被測電阻上產生穩定的電壓信號，該信號經計算機處理后由液晶顯示器直接顯示電阻值。當測量大電感的直流電阻時，測試結束后，電感上儲存一定的電荷，電感兩端接放電電路，使電感快速放電（約10秒鐘），當蜂鳴器響時，表示正在放電，停止響動，表示放電完成，放電結束后才能拆除測試接線 。

三、主要技術特性：

四、使用、操作：
1. 測量接線如圖所示：

U+、I+為一套接線夾子，U－、I－為另一套接線夾子，接線時必須將U+夾在I+的內側，U－夾在I－的內側。線徑大的為電流，線徑小的為電壓。

注意：選擇量程時不知道大小的，先選擇大阻值向小阻值選；
測試前變壓器上不要有短路接地線；
測試電力變壓器高壓繞組時請選擇20Ω；
以上幾點是為了提高測試速度
